Выбор подходящего насоса для трубопроводной системы — критически важная задача, от которой зависит эффективность, надежность и экономичность работы всей системы. Неправильно подобранный насос может привести к повышенному энергопотреблению, частым поломкам и даже выходу из строя оборудования. В этой статье мы подробно разберем ключевые параметры, которые необходимо учитывать при выборе насоса для различных типов трубопроводных систем.
Основные типы насосов для трубопроводных систем
Прежде чем перейти к параметрам выбора, важно понимать, какие типы насосов существуют и для каких задач они предназначены.
Центробежные насосы
Центробежные насосы — наиболее распространенный тип насосного оборудования, используемый в различных отраслях промышленности и бытовых системах. Их популярность обусловлена простотой конструкции, надежностью и высокой эффективностью. В этой статье мы подробно рассмотрим принцип работы, конструктивные особенности, виды и области применения центробежных насосов.
Принцип работы центробежных насосов
Основной принцип действия центробежных насосов основан на преобразовании кинетической энергии вращения рабочего колеса в энергию потока жидкости.
Этапы работы центробежного насоса:
- При включении насоса рабочее колесо начинает вращаться
- Жидкость поступает в центр рабочего колеса через всасывающий патрубок
- Под действием центробежной силы жидкость перемещается от центра к периферии колеса
- В спиральном отводе (улитке) кинетическая энергия преобразуется в давление
- Жидкость под давлением выходит через напорный патрубок
Конструктивные элементы центробежных насосов
Основные компоненты:
| Компонент | Назначение | Материалы изготовления |
|---|---|---|
| Рабочее колесо | Создание центробежной силы для перемещения жидкости | Чугун, сталь, бронза, нержавеющая сталь, полимеры |
| Корпус (улитка) | Направление потока и преобразование энергии | Чугун, сталь, нержавеющая сталь, латунь |
| Вал | Передача вращения от двигателя к рабочему колесу | Нержавеющая сталь, углеродистая сталь |
| Подшипниковый узел | Обеспечение вращения вала с минимальным трением | Сталь, керамика, различные сплавы |
| Уплотнение | Предотвращение утечек жидкости вдоль вала | Графит, керамика, карбид кремния, EPDM, Viton |
Классификация центробежных насосов
По количеству ступеней:
- Одноступенчатые
- Одно рабочее колесо
- Простая конструкция
- Невысокий напор (до 100 м)
- Применение: водоснабжение, отопление, ирригация
- Многоступенчатые
- Несколько рабочих колес на одном валу
- Сложная конструкция
- Высокий напор (до 2000 м и более)
- Применение: высоконапорные системы, котлы, промышленность
По расположению вала:
- Горизонтальные
- Вал расположен горизонтально
- Легкость обслуживания
- Требуют больше места
- Наиболее распространенный тип
- Вертикальные
- Вал расположен вертикально
- Экономия площади
- Сложность обслуживания
- Применение: скважины, резервуары, ограниченное пространство
По способу разъема корпуса:
- С консольным расположением
- Рабочее колесо на консоли вала
- Простая конструкция
- Легкость обслуживания
- С осевым разъемом
- Корпус разбирается по оси
- Удобство обслуживания без демонтажа трубопроводов
- Применение: крупные промышленные насосы
- С радиальным разъемом
- Корпус разбирается перпендикулярно оси
- Более сложная конструкция
- Высокая герметичность
Области применения центробежных насосов
Промышленность:
- Химическая и нефтехимическая промышленность
- Энергетика (питательные, циркуляционные, конденсатные насосы)
- Нефтегазовая отрасли
- Целлюлозно-бумажная промышленность
- Металлургия и горнодобывающая промышленность
Коммунальное хозяйство:
- Системы водоснабжения и водоотведения
- Теплоснабжение и отопление
- Пожаротушение
- Ирригационные системы
Бытовое применение:
- Повысительные насосы в системах водоснабжения
- Циркуляционные насосы в системах отопления
- Дренажные и фекальные насосы
- Насосы для бассейнов и фонтанов
Преимущества и недостатки центробежных насосов
Преимущества:
- Простота конструкции и обслуживания
- Равномерная подача жидкости без пульсаций
- Высокая надежность и долговечность
- Возможность работы с различными жидкостями
- Широкий диапазон производительности и напора
- Относительно низкая стоимость
- Возможность прямого подключения к электродвигателям
Недостатки:
- Необходимость заливки перед пуском (для большинства моделей)
- Снижение КПД при работе с вязкими жидкостями
- Чувствительность к наличию воздуха в перекачиваемой жидкости
- Ограниченная самовсасывающая способность
- Возможность кавитации при неправильной эксплуатации
Центробежные насосы остаются наиболее востребованным типом насосного оборудования благодаря своей универсальности, надежности и относительно низкой стоимости. Правильный выбор, монтаж и эксплуатация центробежных насосов позволяют обеспечить эффективную и бесперебойную работу различных систем — от бытового водоснабжения до сложных технологических процессов в промышленности.

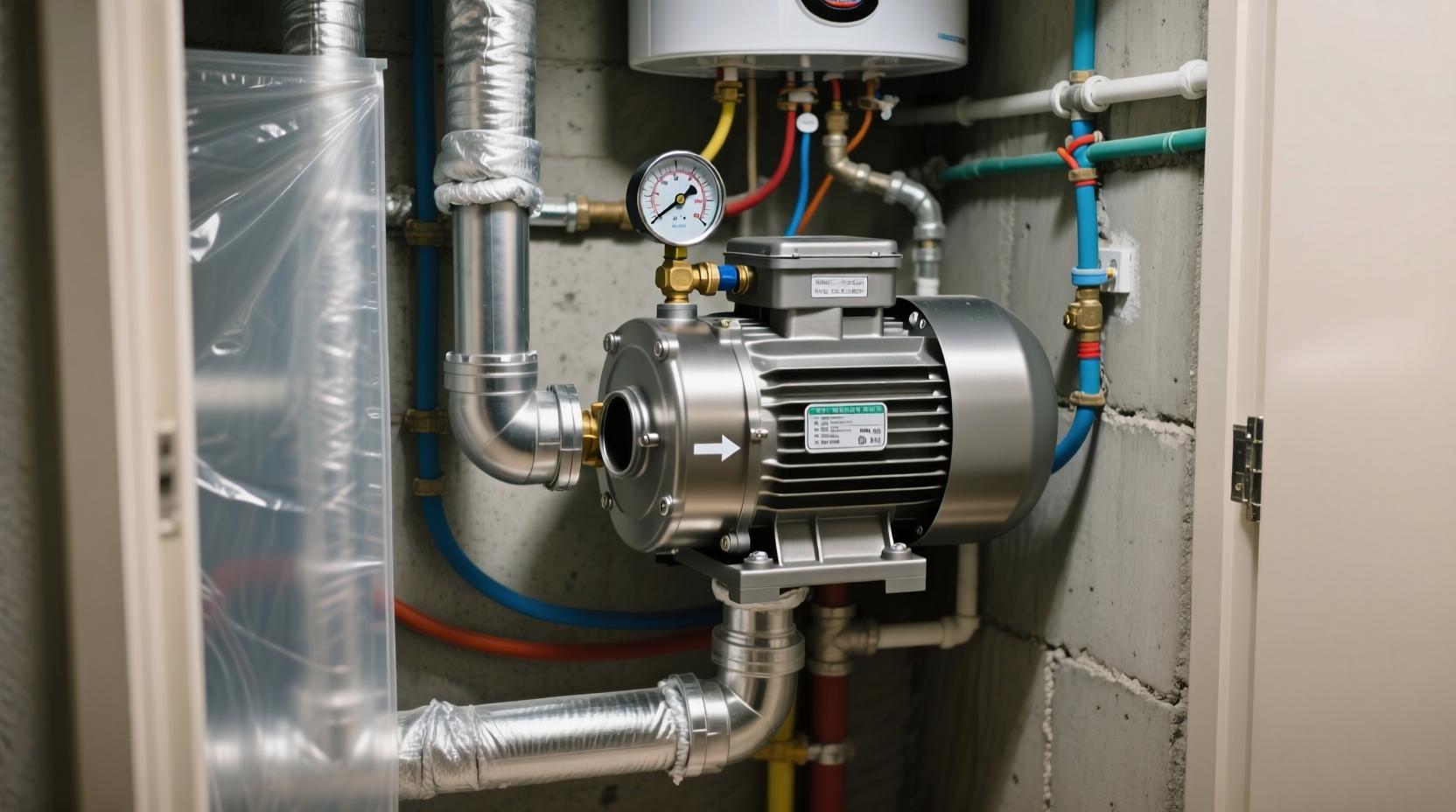

Вихревые насосы
Вихревые насосы занимают особое место среди динамических насосов благодаря своей способности создавать высокий напор при компактных размерах. Эти насосы широко применяются в различных отраслях промышленности и бытовых системах, где требуется высокое давление при относительно малых расходах.
Принцип работы вихревых насосов
Основной принцип действия вихревых насосов основан на создании вихревого движения жидкости в рабочей камере, что позволяет достигать высоких давлений на выходе.
Этапы работы вихревого насоса:
- Жидкость поступает в периферийную часть рабочей камеры через всасывающий патрубок
- Вращающееся рабочее колесо с лопатками передает энергию жидкости
- Под действием центробежных сил возникает вихревое движение жидкости
- Многократное прохождение жидкости через межлопаточные каналы увеличивает энергию
- Нагретая и находящаяся под высоким давлением жидкость выходит через напорный патрубок
Конструктивные особенности вихревых насосов
Основные компоненты:
| Компонент | Назначение | Материалы изготовления |
|---|---|---|
| Рабочее колесо | Создание вихревого движения жидкости | Чугун, сталь, нержавеющая сталь, бронза |
| Корпус | Формирование рабочей камеры и направление потока | Чугун, сталь, нержавеющая сталь, латунь |
| Вал | Передача вращения от двигателя | Нержавеющая сталь, углеродистая сталь |
| Уплотнение | Герметизация вала | Сальниковое уплотнение, торцевое уплотнение |
| Рабочая камера | Пространство для создания вихревого движения | То же, что и корпус |
Типы вихревых насосов
По конструкции рабочего колеса:
- Открыто-вихревые
- Радиальные лопатки на рабочем колесе
- Простая конструкция
- Меньший КПД
- Применение: для чистых жидкостей
- Закрыто-вихревые
- Лопатки специального профиля
- Более высокая эффективность
- Сложная конструкция
- Применение: для жидкостей с примесями
По количеству ступеней:
- Одноступенчатые
- Одно рабочее колесо
- Компактные размеры
- Напор до 150 м
- Простота конструкции
- Многоступенчатые
- Несколько рабочих колес
- Большие габариты
- Напор до 500 м и более
- Высокая эффективность
Преимущества вихревых насосов
| Преимущество | Описание | Практическое значение |
|---|---|---|
| Высокий напор | Создание давления в 3-5 раз выше, чем у центробежных насосов тех же размеров | Компактность при высоких требованиях к давлению |
| Самовсасывающая способность | Возможность создания вакуума и самозаполнения всасывающей линии | Не требуют заливки перед пуском |
| Устойчивость к кавитации | Меньшая чувствительность к наличию воздуха в жидкости | Стабильная работа в сложных условиях |
| Простота конструкции | Минимальное количество деталей и узлов | Надежность и легкость обслуживания |
| Крутая характеристика Q-H | Небольшое изменение напора при изменении расхода | Стабильность давления в системе |
Недостатки вихревых насосов
- Низкий КПД
- Обычно 25-45% (против 60-85% у центробежных)
- Высокие энергозатраты
- Ограниченное применение в непрерывных процессах
- Чувствительность к абразивам
- Быстрый износ при работе с загрязненными жидкостями
- Требовательность к чистоте перекачиваемой среды
- Ограниченная производительность
- Максимальный расход обычно не превышает 40 м³/ч
- Не подходят для систем с большими расходами
- Нагрев жидкости
- Интенсивное перемешивание приводит к нагреву
- Ограничения по температуре перекачиваемой среды
Области применения вихревых насосов
Промышленное применение:
| Отрасль | Применение | Особенности |
|---|---|---|
| Химическая промышленность | Перекачивание летучих жидкостей, растворителей | Самовсасывание, устойчивость к паровым пробкам |
| Нефтегазовая отрасль | Подача топлива, сжиженных газов | Высокое давление, герметичность |
| Пищевая промышленность | Перекачивание вин, масел, сиропов | Возможность работы с вязкими жидкостями |
| Водоподготовка | Дозирование реагентов, химикатов | Точность подачи, стабильность давления |
Бытовое и коммунальное применение:
- Системы водоснабжения
- Повысительные насосы в многоэтажных домах
- Насосы для повышения давления
- Автоматические станции водоснабжения
- Компактные размеры
- Самовсасывающая способность
- Системы орошения
- Полив сельскохозяйственных культур
- Дождевальные установки
- Бытовые устройства
- Стиральные машины
- Посудомоечные машины
- Системы фильтрации бассейнов

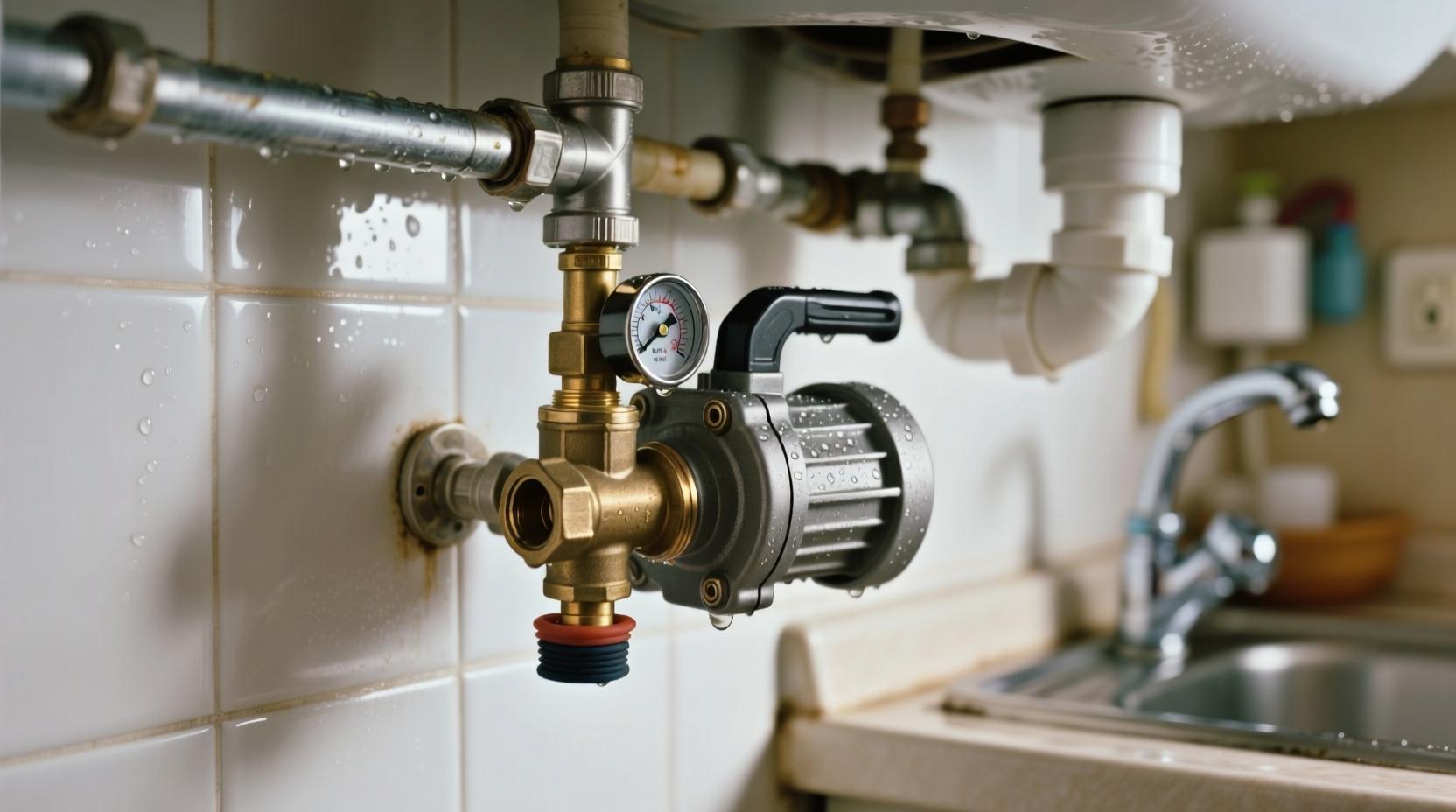

Поршневые насосы
Поршневые насосы — это тип объемных насосов, в которых вытеснение жидкости происходит за счет возвратно-поступательного движения поршня (плунжера) в рабочей камере. Они являются одними из старейших и наиболее надежных типов насосного оборудования, широко применяемым в различных отраслях промышленности.
Принцип действия и устройство
Основной принцип работы поршневого насоса основан на циклическом изменении объема рабочей камеры.
- Всасывающий такт: Поршень движется вправо, объем рабочей камеры увеличивается, в ней создается разрежение. Впускной клапан открывается под действием перепада давления, и жидкость из входного патрубка поступает в камеру. Выпускной клапан при этом закрыт.
- Нагнетательный такт: Поршень движется влево, объем камеры уменьшается, давление внутри нее возрастает. Впускной клапан закрывается, а выпускной открывается, и жидкость выталкивается в напорный трубопровод.
Ключевые элементы конструкции:
- Рабочая камера (цилиндр)
- Поршень или плунжер
- Шток
- Всасывающий и нагнетательный клапаны (обычно шариковые или тарельчатые)
- Кривошипно-шатунный механизм (для преобразования вращательного движения привода в возвратно-поступательное)
- Уплотнения (сальники, манжеты)
Классификация поршневых насосов
| Критерий классификации | Типы насосов | Краткое описание |
|---|---|---|
| По типу вытеснителя | Поршневые | Уплотнение между поршнем и стенками цилиндра достигается за счет поршневых колец. |
| Плунжерные | Вместо поршня используется гладкий плунгер (стержень), а уплотнение неподвижно и расположено в крышке цилиндра. | |
| Диафрагменные | Вытеснение жидкости происходит за счет колебаний гибкой диафрагмы (мембраны). Жидкость изолирована от механических частей. | |
| По количеству цилиндров | Одностороннего действия | Жидкость подается только при движении поршня в одну сторону (обычно при нагнетательном такте). |
| Двустороннего действия | Жидкость подается при обоих ходах поршня. Имеет две рабочие камеры. | |
| По количеству цилиндров | Одноцилиндровые | Одна рабочая камера. Характерна пульсирующая подача. |
| Многоцилиндровые (2, 3, 4 и более) | Несколько цилиндров, работающих от общего вала со сдвигом по фазе. Подача более равномерная. | |
| Крыльчатые | Имеют два рабочих органа (поршня), движущихся взад-вперед. |
Преимущества и недостатки
Преимущества:
- Высокая способность к самовсасыванию (создают высокий вакуум)
- Возможность создания очень высоких давлений (десятки и сотни МПа)
- Высокий КПД (может достигать 90-95%)
- Независимость подачи от давления на выходе (насос всегда подает практически одинаковый объем жидкости за ход)
- Возможность перекачивания высоковязких сред, а также жидкостей с абразивными примесями (при соответствующем исполнении)
Недостатки:
- Неравномерность подачи, вызывающая пульсации давления и расхода в системе
- Большие габариты и масса по сравнению с центробежными насосами той же производительности
- Сложность конструкции и относительно высокая стоимость
- Необходимость использования клапанов, которые могут быть чувствительны к загрязненной жидкости
Области применения в трубопроводных системах
Благодаря своим уникальным характеристикам поршневые насосы находят применение в специфических задачах:
- Гидравлические системы: В качестве насосов высокого давления для прессов, испытательных стендов и другого оборудования.
- Дозирование и метрология: Там, где требуется высокая точность подачи определенного объема жидкости (химическая, пищевая промышленность, лаборатории).
- Нефтегазовая отрасль: Для перекачивания высоковязкой нефти, буровых растворов, дозирования реагентов.
- Пищевая и химическая промышленность: Перекачивание паст, сиропов, шоколада, полимеров и других сред с высокой вязкостью или чувствительных к сдвиговым усилиям (диафрагменные насосы).
- Мойка высокого давления и водоструйная резка: В качестве приводных насосов, создающих необходимое экстремально высокое давление воды.
Особенности монтажа и эксплуатации в трубопроводах
- Гасители пульсаций: Для снижения вредного воздействия пульсирующей подачи на трубопроводную систему часто обязательна установка демпферов пульсаций (гидроаккумуляторов) на напорной линии.
- Предохранительные клапаны: Обязательный элемент обвязки, так как насос развивает очень высокое давление и при закрытой задвижке на выходе может выйти из строя или порвать трубопровод.
- Обратные клапаны: На входной линии часто устанавливается обратный клапан для предотвращения опорожнения всасывающей линии при остановке насоса.
- Виброизоляция: Насосы могут создавать значительную вибрацию, поэтому требуют надежного фундамента и виброизолирующих прокладок.
- Обслуживание: Требуют регулярного обслуживания: проверка и замена клапанов, сальниковых уплотнений, поршневых колец.
Таблица ориентировочных потерь напора в трубопроводах (на 100 м)
| Диаметр трубы, мм | Расход, м³/ч | Потери напора, м |
|---|---|---|
| 15 | 1,0 | 12,5 |
| 20 | 1,5 | 8,2 |
| 25 | 2,0 | 5,5 |
| 32 | 3,0 | 4,2 |
| 40 | 5,0 | 4,8 |
Характеристики перекачиваемой среды
Свойства жидкости напрямую влияют на выбор материалов и типа насоса.
Критически важные параметры среды:
| Параметр | Влияние на выбор насоса |
|---|---|
| Температура | Определяет выбор материалов уплотнений и корпуса |
| Вязкость | Влияет на производительность и требуемый напор |
| Абразивность | Требует использования износостойких материалов |
| Химическая агрессивность | Определяет коррозионную стойкость материалов |
| Содержание твердых частиц | Влияет на выбор типа насоса и конструкцию рабочего колеса |
Энергоэффективность
КПД насоса напрямую влияет на эксплуатационные расходы. Современные насосы с электронным управлением могут экономить до 50% энергии.
Классы энергоэффективности насосов:
- IE1 — стандартная эффективность
- IE2 — высокая эффективность
- IE3 — премиальная эффективность
- IE4 — сверхвысокая эффективность
- IE5 — наивысшая эффективность
Пошаговый алгоритм выбора насоса
- Определите purpose применения — водоснабжение, отопление, технологический процесс
- Рассчитайте требуемую производительность — исходя из потребностей системы
- Рассчитайте необходимый напор — с учетом всех потерь и геодезической высоты
- Проанализируйте свойства перекачиваемой среды — температура, вязкость, агрессивность
- Выберите тип насоса — центробежный, вихревой, поршневой
- Определитесь с материалом исполнения — чугун, нержавеющая сталь, пластик
- Уточните условия эксплуатации — температура окружающей среды, место установки
- Выберите вариант управления — ручное, автоматическое, с частотным регулированием
- Сравните энергоэффективность — выберите модель с оптимальным КПД
- Учьте сервисные аспекты — доступность запчастей, наличие сервиса
Распространенные ошибки при выборе насосов
| Ошибка | Последствия | Как избежать |
|---|---|---|
| Завышение параметров «на всякий случай» | Перерасход энергии, повышенный износ, кавитация | Точный расчет параметров системы |
| Неучет потерь напора в трубопроводе | Недостаточный напор в конечных точках | Детальный расчет гидравлического сопротивления |
| Игнорирование характеристик среды | Коррозия, износ, выход насоса из строя | Тщательный анализ свойств перекачиваемой жидкости |
| Неправильный выбор типа насоса | Низкая эффективность, несоответствие задачам | Консультация со специалистом |
| Экономия на качестве | Частые поломки, дорогостоящий ремонт | Выбор проверенных производителей |
Правильный выбор насоса для трубопроводной системы требует комплексного подхода и учета множества параметров. Ключевыми факторами являются производительность, напор, характеристики перекачиваемой среды и условия эксплуатации. Не стоит экономить на качестве и профессиональной консультации — правильно подобранный насос будет годами работать эффективно и надежно, экономя энергию и средства на обслуживании.
