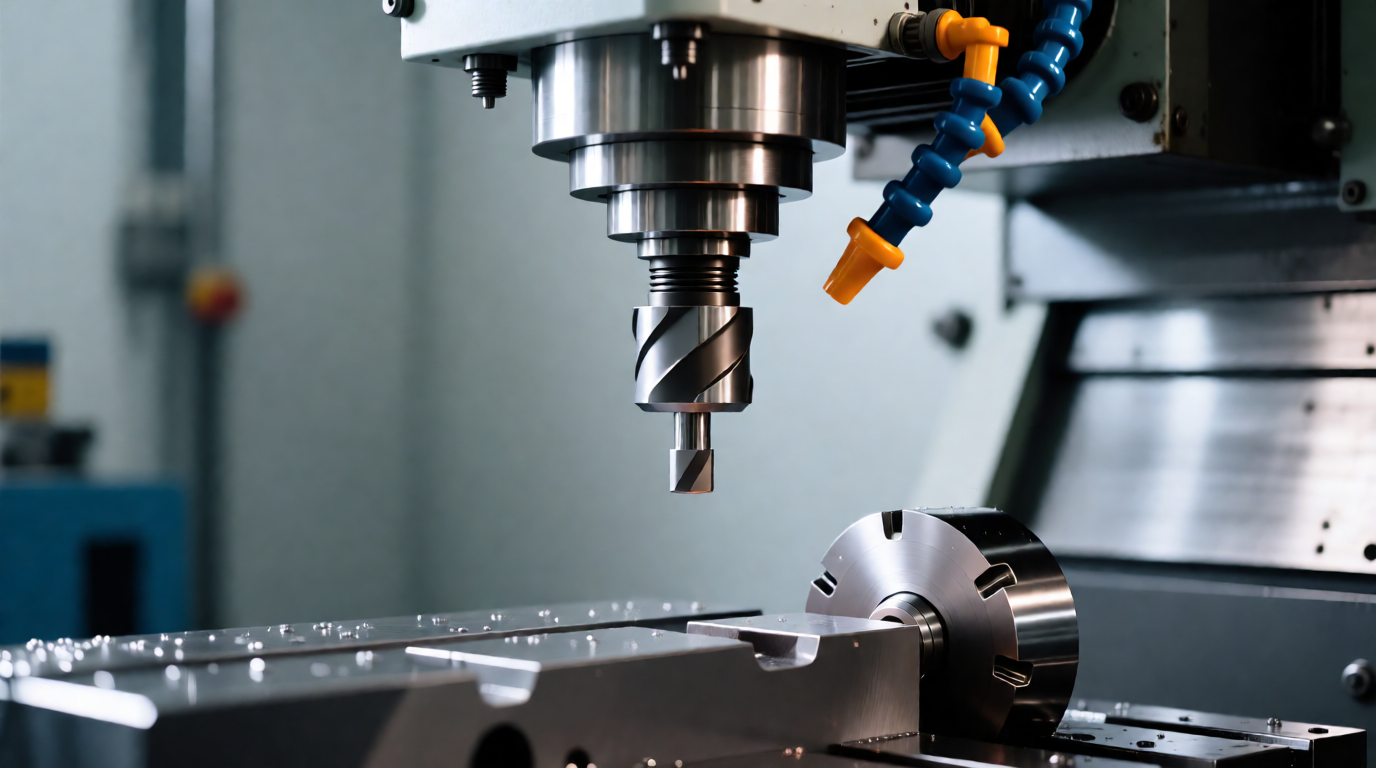

В процессе фрезерной обработки металла, пластика или композитов возникает интенсивное тепло из-за трения и пластической деформации материала. Без контроля этот нагрев приводит к быстрому износу инструмента, деформации заготовки и браку. Система охлаждения (СОЖ) — это ключевой технологический элемент, который решает эти проблемы, напрямую влияя на экономику производства и качество готовой детали.
Зачем нужна система охлаждения?
Система охлаждения (или более точно — система подачи смазочно-охлаждающей жидкости — СОЖ) является не вспомогательным, а критически важным технологическим элементом современной фрезерной обработки. Ее необходимость обусловлена фундаментальными физическими процессами, происходящими в зоне резания. Рассмотрим детально каждую из ее ключевых функций.
1. Отвод тепла (Теплоотвод) — Основная задача
В момент резания до 80% механической энергии преобразуется в тепловую. Температура в зоне контакта фрезы с материалом может достигать 600-1000°C и даже выше (особенно при обработке тугоплавких сталей и сплавов). Без отвода этого тепла происходят следующие негативные процессы:
- Термический износ инструмента: Режущая кромка фрезы (особенно твердосплавной или керамической) теряет свою твердость при длительном нагреве выше определенного порога. Это приводит к мгновенному затуплению, пластической деформации кромки и катастрофическому износу.
- «Прижог» детали: Локальный перегрев поверхности заготовки меняет ее структуру. На сталях появляется побежалость (цвета побежалости — от соломенного до синего), что свидетельствует о отпуске, потере твердости или, наоборот, возникновении хрупких зон. Это брак для ответственных деталей.
- Тепловая деформация: И деталь, и инструмент расширяются при нагреве. Это приводит к потере размерной точности — после остывания деталь не будет соответствовать чертежу.
СОЖ, испаряясь и унося тепло, поддерживает температуру в рабочей зоне в допустимых пределах, сохраняя свойства как инструмента, так и заготовки.
2. Смазывание — Снижение сил резания
Задача СОЖ — не только охлаждать, но и создавать тончайшую смазывающую пленку между передней гранью фрезы и сходящей стружкой, а также между задней гранью и поверхностью резания. Это дает:
- Снижение трения: Уменьшается сила резания, что снижает нагрузку на инструмент, шпиндель и механизмы станка.
- Подавление адгезии: Предотвращает схватывание (адгезию) материала заготовки с материалом фрезы. Особенно критично для вязких материалов: алюминия, нержавеющих сталей, меди. Без смазки материал «налипает» на режущие кромки, образуя нарост, который ухудшает процесс резания и рвет поверхность детали.
- Образование контролируемой стружки: Смазка способствует сворачиванию стружки в более компактные и безопасные «сливную» или «мелкодробленую» формы, что облегчает ее удаление.
3. Вывод стружки — Обеспечение чистоты реза
Это функция часто недооценивается, но она не менее важна. В процессе фрезерования, особенно в закрытых пазах и карманах, образуется большое количество стружки.
- Предотвращение повторного реза: Если горячая стружка не удаляется из зоны обработки, фреза начинает резать ее повторно вместо «свежего» металла. Это вызывает ударные нагрузки, вибрации (биение), задиры на поверхности и резко увеличивает износ.
- Защипа поверхности: Мелкая стружка, попадая между задней поверхностью фрезы и обработанной деталью, царапает и портит финишную поверхность.
- Нарушение геометрии реза: Скопление стружки мешает свободному проникновению фрезы в материал, изменяет фактические условия резания и может привести к поломке инструмента.
Поток СОЖ под давлением эффективно вымывает стружку из зоны реза, обеспечивая чистоту и стабильность процесса.
4. Защита от коррозии
Многие современные СОЖ содержат ингибиторы коррозии. Они образуют на поверхностях станка и обработанной детали тонкую защитную пленку, предотвращая окисление и ржавление в перерывах между операциями или при хранении.
Таким образом, система охлаждения выполняет не одну, а комплекс взаимосвязанных функций. Ее правильное применение приводит к синергетическому эффекту: увеличивается стойкость инструмента, повышается качество и точность детали, растет производительность (за счет возможности применения более агрессивных режимов резания) и, в конечном счете, снижается себестоимость обработки. Отсутствие же охлаждения переводит процесс фрезерования в нестабильный, малоуправляемый и дорогой режим, неприемлемый для современного производства.
Как охлаждение влияет на качество детали?
Правильно организованный отвод тепла оказывает комплексное положительное воздействие на результат обработки.
Положительные эффекты:
| Аспект качества | Влияние СОЖ |
|---|---|
| Точность размеров | Минимизация тепловой деформации обрабатываемой детали, сохранение стабильности геометрии. |
| Чистота поверхности | Предотвращение образования нароста на режущей кромке, что обеспечивает низкую шероховатость. |
| Целостность материала | Исключение прижогов, микротрещин и структурных изменений материала (отпуск, упрочнение) в поверхностном слое. |
| Стойкость инструмента | Увеличение ресурса фрезы в 3-5 раз за счет снижения температурного износа и окисления. |
Риски при отсутствии охлаждения:
- Быстрый износ и поломка дорогостоящего инструмента.
- Появление синего или желтого побежалости на стали — признак перегрева и изменения свойств металла.
- Низкое качество поверхности, задиры, ухудшение шероховатости.
- Неточность размеров из-за расширения детали от нагрева.
Основные методы подачи охлаждающей жидкости (СОЖ)
Выбор метода зависит от операции, материала и возможностей станка.
| Метод | Принцип работы | Преимущества и применение |
|---|---|---|
| Наружная подача | СОЖ подается под давлением через форсунки на заготовку и инструмент снаружи. | Простота, эффективный смыв стружки. Подходит для черновой обработки. |
| Под давлением через шпиндель/инструмент | Жидкость подается через внутренние каналы в шпинделе и фрезе прямо в зону резания. | Максимальная эффективность отвода тепла и вывода стружки из глубоких пазов и карманов. Идеален для глубокого фрезерования. |
| Охлаждение туманом (MQL) | Минимальное количество смазки распыляется в виде аэрозоля сжатым воздухом. | Экономия СОЖ, чистота процесса. Часто применяется для алюминия и чугуна. |
| Криогенное охлаждение | Использование жидкого азота или углекислого газа для глубокого охлаждения. | Для обработки трудных материалов (титан, жаропрочные сплавы) и там, где недопустима жидкая СОЖ. |
Выводы
Внедрение и правильная эксплуатация системы охлаждения при фрезеровке — это не просто техническая рекомендация, а основа технологической и экономической эффективности производства. Вот детализированные выводы, подтверждающие этот тезис:
1. Прямое влияние на экономику процесса
- Снижение затрат на инструмент: Ресурс фрезы при эффективном охлаждении увеличивается в 3-8 раз. Для дорогостоящего твердосплавного и алмазного инструмента это дает колоссальную экономию. Стоимость качественной СОЖ несопоставима со стоимостью преждевременно изношенной или сгоревшей фрезы.
- Снижение себестоимости детали: За счет увеличения стойкости инструмента сокращаются простои на его замену и переналадку. Повышение стабильности процесса ведет к резкому снижению процента брака, который в механообработке является самым дорогим видом отходов (уже затрачены станко-часы, электроэнергия и труд оператора).
- Рост производительности: Возможность применения более высоких скоростей резания (Vc) и подач (fz) без риска перегрева позволяет сократить машинное время на изготовление каждой детали, увеличивая общую выработку станка.
2. Гарантия качества и выполнение технических требований
- Достижение параметров чертежа: Только контроль тепловых деформаций обеспечивает долгосрочную стабильность размеров в пределах допусков, особенно при прецизионной и чистовой обработке. Без этого невозможна работа в аэрокосмической, автомобильной или медицинской отраслях.
- Воспроизводимость результатов: Охлаждение делает процесс управляемым и предсказуемым. Деталь, изготовленная в начале смены и в конце, будет иметь идентичные характеристики, что критично для серийного и массового производства.
- Соответствие скрытым требованиям: Многие ответственные детали не должны иметь изменений в поверхностном слое материала (термического влияния). СОЖ — единственный способ избежать отпуска, наклепа или микротрещин, которые могут проявиться только в ходе эксплуатации изделия и привести к аварии.
3. Технологическая гибкость и возможности
- Расширение обрабатываемых материалов: Без эффективного охлаждения обработка таких материалов, как титан, жаропрочные никелевые сплавы (Инконель, Хастеллой) или вязкий алюминий, становится либо крайне неэффективной, либо вовсе невозможной. СОЖ открывает доступ к сложным и высокомаржинальным заказам.
- Реализация сложных операций: Глубокое фрезерование карманов, обработка глубоких пазов и тонкостенных конструкций возможны только с подводом охлаждения под давлением через инструмент для эффективного вывода стружки и отвода тепла из замкнутой зоны.
4. Риски игнорирования: Скрытые потери
Отказ от системы охлаждения или ее неправильная настройка ведет к каскаду проблем:
- Ложная экономия: Экономия на СОЖ и системе ее подачи оборачивается многократными потерями на инструменте, браке и простоях.
- Деградация станка: Постоянная работа в условиях высоких температур и вибрации (из-за затупленного инструмента и повторного реза стружки) ускоряет износ направляющих, шпинделя и других точных узлов станка с ЧПУ.
- Потеря репутации: Невозможность стабильно соблюдать допуски и сроки поставки из-за непредсказуемого износа инструмента ведет к срыву контрактов и потере клиентов.
Система охлаждения — это ключевой фактор конкурентоспособности в современной металлообработке. Она трансформирует фрезерование из «резки металла» в управляемый, точный и воспроизводимый технологический процесс. Инвестиции в правильную СОЖ (выбор типа жидкости, метода подачи, оборудования) всегда окупаются за счет снижения совокупной стоимости владения инструментом, увеличения выхода годных деталей и обеспечения высочайшего качества продукции. Пренебрежение этим элементом — сознательный выбор в пользу низкой эффективности, высоких рисков и технологического отставания.
